工場・倉庫照明のLED化リニューアル

工場・倉庫の照明をLEDに交換
省エネ性や照明制御の
ポイントをご紹介

建物のエネルギー消費量に
しめる照明エネルギーの割合は意外と多い

  • 最新のLED照明にリニューアルすれば大幅な省エネにつながります。
  • あかるさセンサと人感センサの導入でさらに省エネに

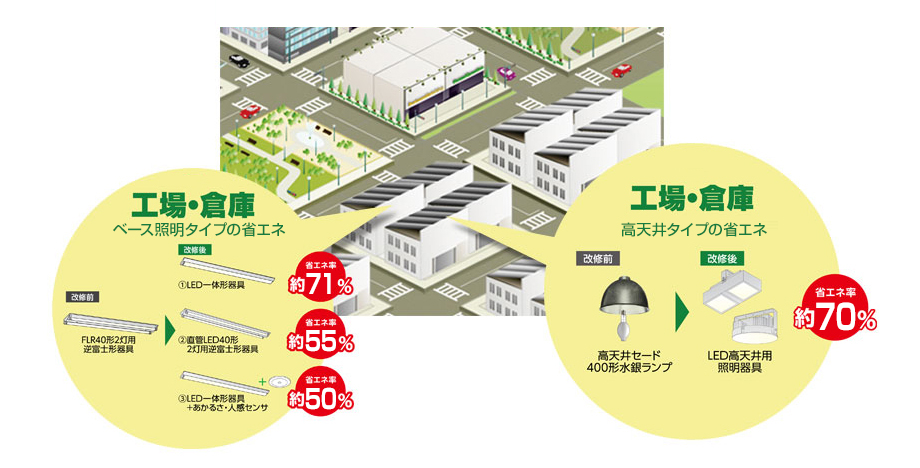

工場・倉庫の照明リニューアル、LED高天井用照明器具への交換で約74%省エネ・コストカット

すべての一般照明用蛍光ランプ（蛍光灯）が禁止となります

  • 「水銀に関する水俣条約第5回締約国会議」で、すべての一般照明用蛍光ランプ（蛍光灯）について、製造と輸出入の禁止期限が2027年末までと決定しました。
    蛍光ランプ（蛍光灯）が無くなる前にLED照明器具に交換しましょう。
  • 禁止となるのは製造と輸出入です。流通在庫の販売や購入、使用することは禁止されません。
  • 一般照明用の高圧水銀ランプについては既に（2020年末まで）、製造と輸出入が禁止になっています。

全ての一般照明用蛍光ランプ（蛍光灯）について 製造・輸出入の禁止期限が決定

工場・倉庫/LED高天井用照明器具

高効率・長寿命なLED照明器具にリニューアルすることにより、同じ台数で大幅な省エネ

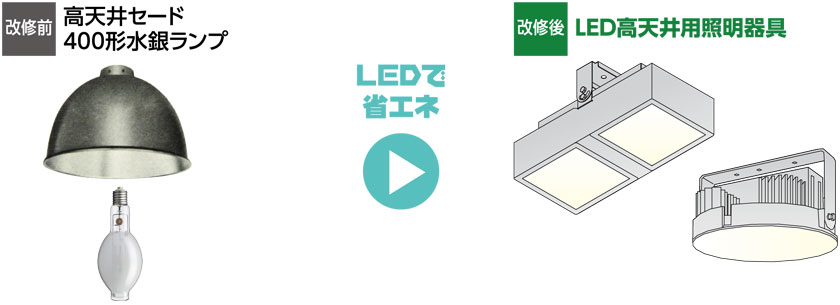

改修前　高天井セード400形水銀ランプ　改修後　LED高天井用照明器具

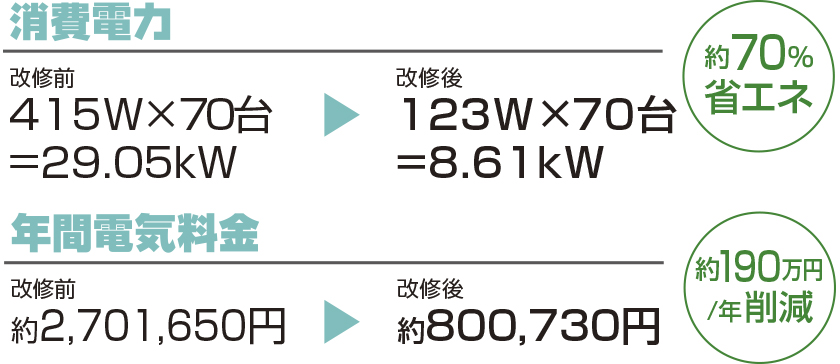

約70％省エネ、年間電気料金 約190万円/年削減

【計算条件】年間点灯時間：3,000時間 電力料金単価 31円/kWh（税込）〔JLMAガイドA139:2023〕
【設計条件】広さ：32m×20m、高さ：12m、反射率：天井30%、壁：30%、床：10%、入力電圧200V

比較グラフ：光源寿命は水銀ランプ12000時間に対し、LEDは60000時間。消費電力は水銀ランプ415Wに対し、LEDなら123W

工場・倉庫/LED高天井用照明器具

高効率・長寿命なLED照明器具にリニューアルすることにより、同じ台数で大幅な省エネ

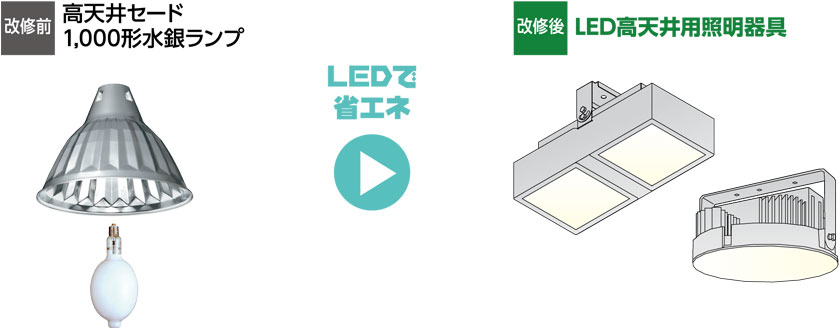

改修前　高天井セード1000形水銀ランプ　改修後　LED高天井用照明器具
約75％省エネ、年間電気料金 約133万円/年削減

【計算条件】年間点灯時間：3,000時間 電力料金単価 31円/kWh（税込）〔JLMAガイドA139:2023〕
【設計条件】広さ：32m×20m、高さ：6m、反射率：天井30%、壁：30%、床：10%、入力電圧200V

比較グラフ：光源寿命は水銀ランプ12000時間に対し、LEDは60000時間。消費電力は水銀ランプ1055Wに対し、LEDなら318W

高所取付照明器具は、保守点検が必要です
高所取付照明器具の保守点検に関する情報

工場・倉庫／LEDベースライト器具

高効率・長寿命なLED照明器具にリニューアルすることにより、同じ台数で大幅な省エネ

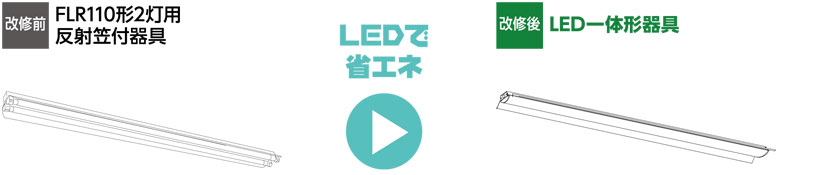

改修前　FLR110形2灯用反射笠付器具　改修後　LED一体形器具

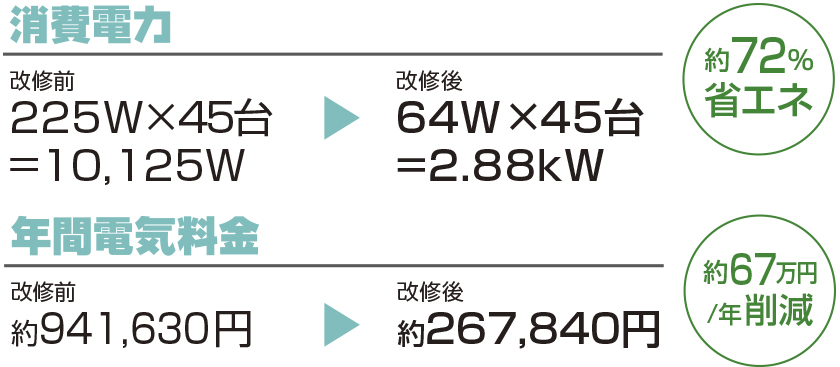

約72％省エネ、年間電気料金 約67万円/年削減

【計算条件】年間点灯時間：3,000時間 電力料金単価 31円/kWh（税込）〔JLMAガイドA139:2023〕 入力電圧200V
【設計条件】広さ：32m×20m、高さ：12m、反射率：天井30%、壁：30%、床：10%

比較グラフ：光源寿命は水銀ランプ12000時間に対し、LEDは40000時間。消費電力は水銀ランプ225Wに対し、LEDなら64W

あかるさセンサと人感センサで
無駄なあかりをカットし、さらに省エネ

あかるさセンサで、器具の消費電力が約30％省エネ※

  • 昼光を利用し、明るさを一定に保ち省エネ
  • ランプ初期の余分な明るさをカットして省エネ

※(試算)　明るさセンサ利用時平均電力費；60%、明るさセンサ利用時間比；50%　と想定した場合

人感センサで、器具の消費電力が約60％省エネ※

  • 人の在・不在を検知し、不在時は必要最小限の明るさに減光して省エネ

※(試算)　ON/OFF型人感センサを使用し、感知時間を40%　と想定した場合

人感センサ付ダウンライト　人感センサ付ベースライト
外が明るいときは抑えて点灯
外が暗いときは明るく点灯
人が居ないときは約25％または約60％で点灯

オフィス・店舗向け調光・調色LED照明器具のご紹介

無線制御機器で省施工リニューアル

リニューアルの場合も電源は既設の配線を利用し、調光信号線の配線無しで省エネリニューアルができます。

無線制御機器の模式図

高天井タイプの無線制御対応照明器具もあります

無線調光システムで高天井用照明器具をコントロールするイラスト

照明制御システムのご紹介

廊下・トイレ/LEDダウンライト器具

同等の明るさクラスのLEDダウンライトにリニューアルすることにより、同じ台数で大幅な省エネ。

改修前　コンパクト形蛍光灯FDL27形ダウンライト　改修後　LEDダウンライト100形
約75％省エネ、年間電気料金 約93300円/年削減

【計算条件】年間点灯時間：3,000時間　電力料金単価 31円/kWh（税込）〔JLMAガイドA139:2023〕

LED誘導灯

LEDの採用により、常時点灯の誘導灯も大幅な省エネ。

改修前　蛍光ランプ誘導灯（FL20W1灯用）　改修後　LED誘導灯（B級BL形）

消防法「避難口誘導灯設置基準（B級）」による比較

【計算条件】年間点灯時間：8,760時間　新電力料金目安単価 31円/kWh（税込）〔JLMAガイドA139:2023〕
